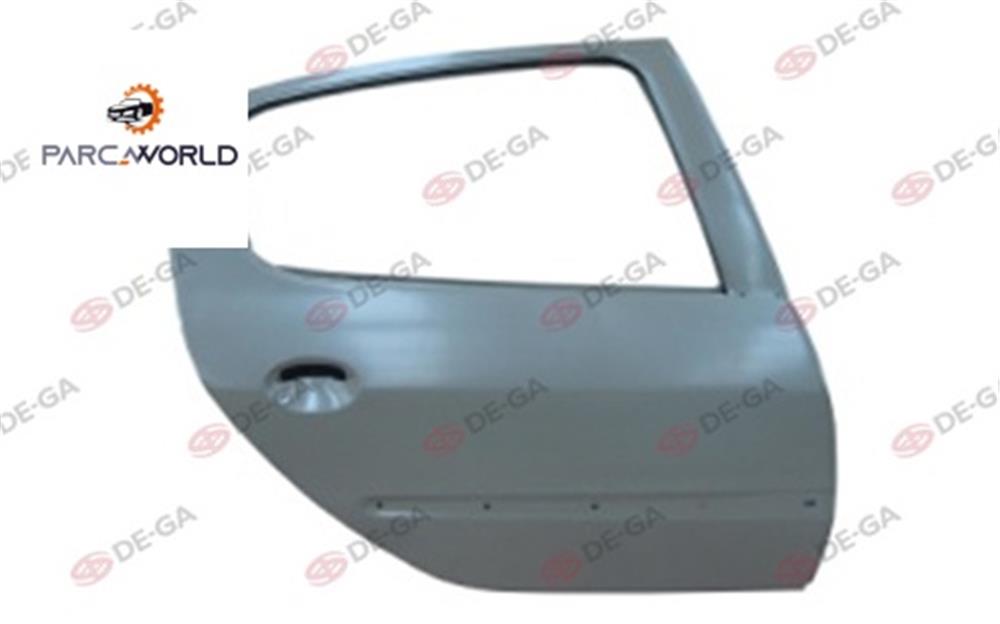

Peugeot 206 Arka Kapı Sağ 1998

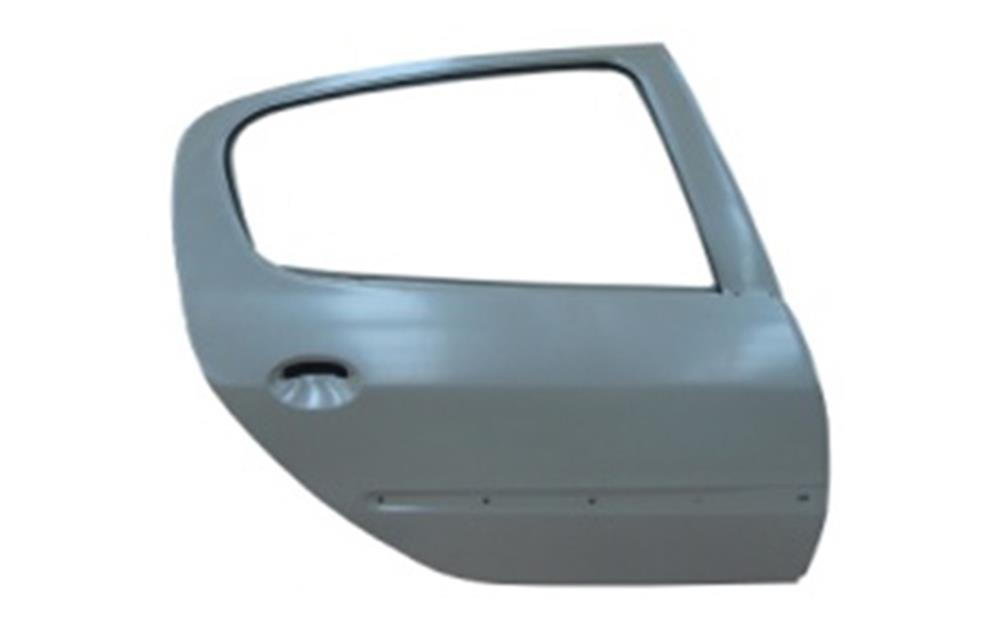

Peugeot 206 model serisi için özel olarak tasarlanmış ve üretilmiş olan bu Sağ Arka Kapı paneli (OEM Kodu: 9008A5), aracın yapısal bütünlüğünün, yolcu güvenliğinin ve estetik uyumunun kritik bir bileşenini teşkil etmektedir. Bu parça, kaporta sacı endüstrisinde uygulanan en yüksek standartlara uygun olarak, otomotiv sınıfı yüksek mukavemetli çelik (HSS High Strength Steel) alaşımlarından imal edilmiştir. Özellikle yan çarpışma korumasını maksimize etmek amacıyla, kapı iç yapısında darbeye dirençli bor çeliklerinden yapılmış takviye çubukları (sideimpact beams) bulunmaktadır. Bu çubukların geometrisi ve kaynak noktaları, çarpışma enerjisini absorbe edip dağıtarak kabin deformasyonunu minimize etmek üzere mühendislik hesaplarıyla optimize edilmiştir. Üretim süreci, derin çekme (deep drawing) yöntemi ile başlar. Bu işlem, kapının dış yüzeyinin kusursuz aerodinamik formu ve modelin ikonik hatlarıyla tam uyumlu olmasını sağlamak için büyük tonajlı hidrolik presler altında gerçekleştirilir. Sac kalınlığı genellikle 0.75 mm ile 1.2 mm arasında değişmekte olup, kritik bağlantı ve menteşe bölgelerinde çift katmanlı takviyeler mevcuttur. Dış sac ile iç iskelet paneli arasındaki birleşim, robotik punta kaynağı (spot welding) ve lazer kaynak teknikleri kullanılarak mikrometrik hassasiyetle tamamlanır. Toplam kaynak noktası sayısı ve dağılımı, titreşim kaynaklı yorulmayı (fatigue) önlemek ve NVH (Gürültü, Titreşim, Sertlik) performansını artırmak üzere belirlenmiştir. Yüzey işlemleri, parçanın uzun ömürlülüğü ve korozyona karşı direnci açısından hayati öneme sahiptir. Üretim sonrası panel, kataforez (ecoat) olarak da bilinen elektroforetik daldırma işlemi ile kaplanır. Bu işlem, çelik yüzeyin her noktasına nüfuz eden homojen bir antikorozif astar tabakası oluşturur. Bu astar katmanı, galvanizli çelik altyapı ile birleşerek, tuzlu su sprey testleri gibi zorlu çevresel koşullara karşı üstün direnç sağlar. Boyama öncesinde uygulanan fosfatlama işlemi ise astarın yüzeye kimyasal bağlanma gücünü artırır ve boyanın çatlama veya soyulma riskini azaltır. Kapı yapısı, birçok fonksiyonel sistemin entegrasyonuna olanak tanır. Kapı iç panelinde, elektrikli veya manuel cam kaldırma mekanizması (regülatör), merkezi kilit aktüatörü, kapı kolu bağlantı noktaları ve kablo demetleri için geçiş ve sabitleme kanalları standart olarak yer almaktadır. Ayrıca, hoparlör montajı için akustik olarak izole edilmiş özel yuva bulunmaktadır. Fitil kanalları, hem ses yalıtımı hem de su sızdırmazlığını sağlamak amacıyla, EPDM kauçuk fitillerin tam oturmasına uygun geometride tasarlanmıştır. Montaj ve hizalama esnasında, kapının B sütunu ve arka çamurluk paneli ile olan boşluk (gap) toleransları kritiktir. OEM standartları genellikle 3.5 mm ± 0.5 mm boşluk aralığı gerektirir. Kapı menteşeleri, aracın şasisi üzerindeki belirlenmiş montaj noktalarına dört veya altı adet yüksek mukavemetli cıvata ile sabitlenir. Bu cıvataların tork değerleri, kapının sarkmasını (sagging) önlemek ve uzun süreli dayanıklılığı garantilemek için fabrika spesifikasyonlarına kesinlikle uygun olmalıdır. Kapının doğru kapanma mekanizmasını sağlamak üzere kilit karşılığı (striker plate) üzerindeki ayar mekanizması, kapının minimum çabayla kilitlenmesini ve titreşim anında açılmamasını garanti etmelidir. Bu teknik parça, ECE R95 (Yan Çarpışma Düzenlemeleri) ve ISO 9001 kalite standartlarına tam uyumluluk göstermektedir.
