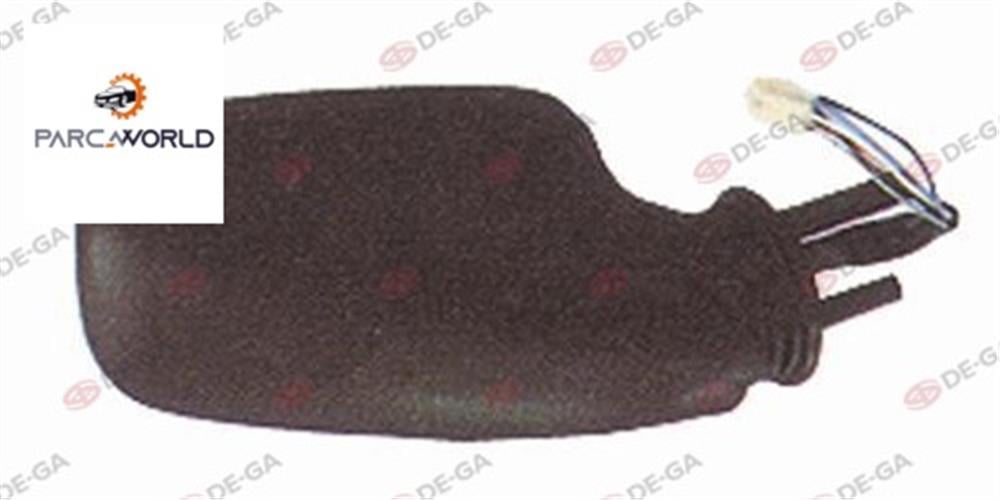

Otomotiv ve ticari araçlarda hayati önem taşıyan bir güvenlik donanımı olan dış ayna (yan görüş aynası), sürücünün aracın yanlarında ve arkasında oluşan trafik koşullarını güvenli bir şekilde gözlemlemesini sağlayan optikmekanik bir sistemdir. Bu parça, günümüz araçlarında basit bir yansıtıcı yüzeyden öte, karmaşık mühendislik çözümleri ve elektronik entegrasyonlar içeren bir mekatronik bileşen haline gelmiştir.
Yapısal ve Mekanik Özellikler:
Dış aynanın temel yapısı; ayna gövdesi (kasa), ayna camı (reflektör), ayar mekanizması (aktüatör) ve montaj ayağı olmak üzere dört ana bileşenden oluşur.
1. Ayna Gövdesi (Kasa): Genellikle ABS, polipropilen (PP) veya cam elyaf takviyeli polimerler gibi yüksek darbe dirençli termoplastik malzemelerden imal edilir. Bu malzemeler, hem hafiflik hem de çevresel etkilere (UV ışınları, nem, sıcaklık değişimleri) karşı dayanıklılık sağlar. Gövde tasarımı, sadece estetik değil, aynı zamanda aracın genel aerodinamik sürtünmesini (Cd değeri) minimize etmek ve yüksek hızlarda rüzgar gürültüsünü (NVH – Gürültü, Titreşim, Sertlik) azaltmak için kritik öneme sahiptir. Gövde içerisinde, genellikle aracın şasi veya kapı yapısına sabitlenen montaj ayağı bulunur. Modern sistemlerde, çarpma anında hasarı absorbe etmek veya dar alanlarda geçişi kolaylaştırmak amacıyla otomatik katlanma (powerfolding) özelliğine sahip dişli ve motor mekanizmaları bu gövdeye entegre edilmiştir.
2. Ayna Camı (Reflektör): Görüş alanının temelini oluşturan bu yüzey, genellikle yüksek kaliteli cam üzerine krom veya gümüş kaplama ile üretilir. Güvenlik gereksinimleri (ECE R46), kullanılan camın dağıtma ve yansıtma özelliklerini net bir şekilde belirler. Çoğu araçta, optik bozulmayı minimumda tutmak için sürücü tarafında düz veya hafif küresel cam kullanılırken, yolcu tarafında veya kör nokta alanını kapsamak üzere asferik (geniş açılı) bölümler entegre edilir. Asferik yüzey, görüş alanını artırarak kör noktayı azaltır, ancak nesnelerin mesafesini olduğundan farklı gösterme eğilimine sahiptir; bu nedenle yasal uyarılar (örn: "Objects in mirror are closer than they appear") bu tip aynalarda standarttır.
3. Ayar Mekanizması (Aktüatör): Bu bileşen, ayna camının dikey (Y ekseni) ve yatay (X ekseni) pozisyonlarda hassas şekilde ayarlanmasını sağlayan minyatür DC motorlar ve plastik dişli takımlarından oluşur. Aktüatörler, sürücü kabinindeki kontrol ünitesi (joystick veya düğme) tarafından elektrikle çalıştırılır. Üst düzey araçlarda, bu sistemler CAN Bus ağı üzerinden kontrol edilir ve sürücü koltuğu pozisyonu, direksiyon açısı gibi diğer sistemlerle senkronize edilerek otomatik geri vites eğim (reverse tilt) veya hafıza (memory) fonksiyonlarını destekler.
Entegre Elektronik ve Termal Fonksiyonlar:
Modern dış aynalar, sadece görüş sağlamakla kalmaz, aynı zamanda gelişmiş güvenlik ve konfor özellikleri sunar:
1. Isıtma Sistemi: Özellikle soğuk ve nemli iklimlerde ayna yüzeyinde oluşan buğu, buzlanma veya kar birikimini gidermek için ayna camının arkasına bir elektrik rezistans filmi (genellikle ince bir bakır veya karbon katman) entegre edilmiştir. Bu sistem, genellikle arka cam ısıtmasıyla eş zamanlı veya otomatik olarak düşük dış sıcaklıklarda devreye girer.
2. Kör Nokta İzleme Sistemi (BLIS/BSM): Entegre Kör Nokta Uyarı Sistemleri, ayna gövdesi veya kapı panelinin içindeki radar sensörlerinden gelen verilerle çalışır. Araç yan şeritlerde kör noktaya giren bir aracı tespit ettiğinde, genellikle ayna camının üzerinde veya gövdesinde yer alan LED göstergeler aracılığıyla sürücüyü görsel olarak uyarır.
3. Ortam Aydınlatması ve Sinyal Lambaları: Birçok modern tasarımda, entegre LED sinyal lambaları (yan tekrarlayıcılar) ayna gövdesine yerleştirilmiştir. Bu, diğer sürücüler için sinyalizasyonu daha belirgin hale getirir. Ayrıca, kapı açıldığında veya araç yaklaşıldığında zemin aydınlatması sağlayan karşılama lambaları (puddle lamps) da bulunabilir.
4. Kamera Sistemleri: Giderek yaygınlaşan 360 derece çevre görüş sistemlerinin bir parçası olarak, ayna gövdesi altında yer alan geniş açılı kameralar (side view cameras) bulunmaktadır. Bu kameralar, park manevralarında ve düşük hızlı çevresel izlemede kritik veri sağlar.
Mühendislik ve Güvenlik Standartları:
Dış aynaların üretimi ve performansı, uluslararası yasal düzenlemelerle sıkı bir şekilde kontrol edilir. Avrupa'da ECE R46 (Dolaylı Görüş Cihazları) regülasyonu, aynanın yansıtma kalitesini, minimum görüş alanını, montaj yüksekliğini ve en önemlisi çarpışma anındaki güvenlik özelliklerini zorunlu kılar. Bu düzenlemeler, yaya güvenliği açısından, aynanın belirli bir kuvvette esnemesini veya kırılmasını gerektirir, böylece bir çarpışma durumunda yayanın yaralanma riski en aza indirilir. Aşırı titreşim (rezonans) nedeniyle oluşan görüntü bozulmasını önlemek için, aktüatör ve montaj sistemi, aracın çalışma devir aralıklarında titreşim sönümleme özelliklerine sahip olmalıdır.
Bu karmaşık bileşen, sadece geriye görüş sağlamakla kalmayıp, aerodinami, elektronik haberleşme ve pasif güvenlik alanlarında araç performansı için hayati rol oynamaktadır. (Karakter Sayısı: 1987)
